在机械制造、汽车工业、航空航天乃至五金工具领域，我们常听到这样的问题：“这钢材硬不硬？”“热处理到位了吗？”“会不会太脆？”要回答这些问题，无需破坏零件，只需一个小小的压痕——这就是洛氏硬度测试的魔力。作为中国最广泛应用的金属硬度检测方法之一，国家标准 GB/T 230.1《金属材料 洛氏硬度试验 第1部分：试验方法》 为这一经典技术提供了科学、统一的操作规范。今天，带您揭开洛氏硬度的神秘面纱，看一枚钢球或金刚石如何“压”出金属的真实性格。
一、什么是洛氏硬度？快速、无损的“刚强指数”
硬度，是材料抵抗局部塑性变形（如压入、划伤）的能力。而洛氏硬度（Rockwell Hardness）通过测量压头在特定载荷下压入材料表面的深度差来表征硬度值，具有以下突出优势：
✅ 操作快捷： 几十秒内出结果，适合生产线批量检测
✅ 压痕微小： 对工件损伤极小，可视为“无损检测”
✅ 直接读数： 硬度计表盘或数字屏直接显示HR值，无需复杂计算
✅ 适用广泛： 从软铝到淬火钢，覆盖绝大多数工程金属
正因如此，洛氏硬度成为工厂车间、质检实验室的“常驻嘉宾”。
二、GB/T 230.1：中国版洛氏硬度的“操作手册”
GB/T 230.1 等同采用国际标准 ISO 6508-1，系统规定了洛氏硬度试验的原理、设备、试样、程序和结果表示，确保全国乃至全球数据的一致性与可比性。
核心测试原理：两次加载，测深度差
初试验力（F₀）： 先施加一个较小的预载荷（如10 kgf），压入表面，消除接触间隙。
主试验力（F₁）： 再施加主载荷（如150 kgf），保持规定时间。
卸除主载荷： 保留初试验力，测量弹性恢复后的残余压入深度 h。
计算硬度值：N-h/S
其中，N 和 S 为常数（取决于标尺），h 越小，硬度值越高。
三、常见洛氏标尺：不同“压头+载荷”组合，适配各类材料

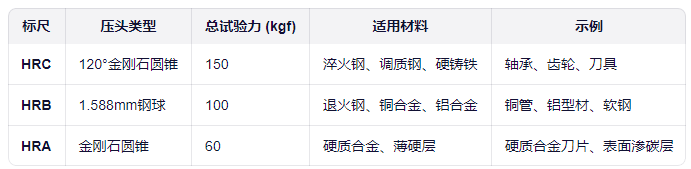

GB/T 230.1 定义了多种标尺，最常用的是：
